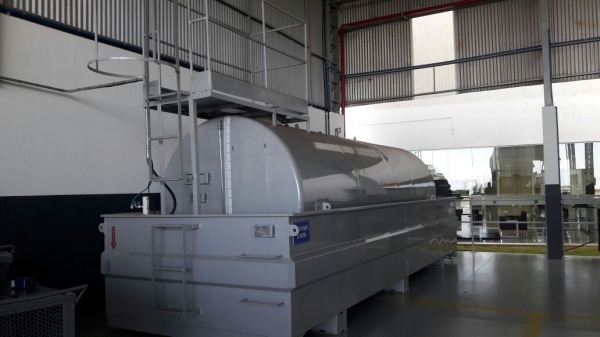

Módulo de Abastecimento para Lubrificantes - Tanque Aéreo Horizontal

QUALIDADE E DURABILIDADE COMPROVADA


O Módulo de Abastecimento PASSAFARO obedece rigorosamente as normas exigidas em vigor, garantindo assim o selo Inmetro em nossos tanques. Conforme a NBR-15461 em aço carbono ASTM-A36.


CLASSIFICAÇÃO:

Armazenamento aéreo de líquidos cuja densidade relativa não exceda em 110% a da água.
Parede em aço carbono ASTM-A36 ou ASTM A 283 Graus C/D conforme NBR 15461.
Pressão de trabalho: Operar de -3,4 kPa (-0.5 psig) até 6,8 kPa (1 psig).

MATÉRIA PRIMA EMPREGADA NO TANQUE:

FABRICAÇÃO DO TANQUE EM AÇO CARBONO - NBR 15461
Costado, tampos, divisórias e acessórios, exceto a tampa da boca de visita em chapa de aço carbono ASTM A 36 ou ASTM A 283 graus C e D.

REVESTIMENTO EXTERNO DO TANQUE (PINTURA)

Jateamento abrasivo ao metal branco padrão SA3 ou limpeza mecânica.
Aplicação de primer anti-corrosivo alquídico espessura mínima de 150 micrômetros.
Aplicação de acabamento em esmalte sintético industrial em aspecto brilhante.

ITENS MÓDULO DE ABASTECIMENTO

1 Tanque aéreo horizontal diâmetro Ø1.910mm x comprimento 5.400mm.
1 Boca de Visita Ø 20" c/ Suspiro de Emergência.
2 Suportes Metálicos (berços).
1 Bacia de contenção metálica comprimento 6.700mm x largura 2.400 mm.
1 Respiro

ESPECIFICAÇÕES TÉCNICAS:

Capacidade de armazenamentos de 7 a 60m³
Atente às normas ABNT NBR 13.312 e 15.461
Dique de contenção 110% do volume armazenado
Drenos da bacia de contenção e do tanque
Válvulas de fecho rápido
Identificações de segurança
Pontos de içamentos

MODELOS:

Tabela de Noma de Fabricação Tanque Aéreo Horizontal NBR 15461
Capac. (L) Divisão (m³)
3.000 Pleno
5.000 Pleno
7.000 Pleno
10.000 Pleno
10.000 Bipartido
14.000 Pleno
14.000 Bipartido
15.000 Bipartido
15.000 Pleno
15.000 Pleno
20.000 Bipartido
20.000 Pleno
20.000 Pleno
30.000 Pleno
30.000 Bipartido
30.000 Tripartido
45.000 Pleno
60.000 Pleno

Outras capacidades sob consulta.

GARANTIAS

Tanque + Bacia de contenção: 60 meses contra defeitos de fabricação 24 meses na pintura.
